كيفية اختيار موصل الدرج المناسب لأنظمة الطاقة?

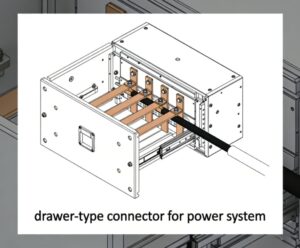

تعتمد البنية التحتية الكهربائية الحديثة بشكل كبير على الوحدات النمطية وقدرات الصيانة السريعة. بالتالي, يجب على المهندسين اختيار المكونات التي تسمح بالتبديل السريع للمعدات دون المساس بالسلامة. أحد المكونات المهمة في هذه البنية هو موصل الدرج لأنظمة الطاقة. تمكن هذه الواجهات المتخصصة “المبادلة الساخنة” أو سهولة إزالة وحدات الطاقة من الحامل الرئيسي.

لكن, يمكن أن يؤدي اختيار الموصل الخاطئ إلى الانحناء, ارتفاع درجة الحرارة, أو الفشل الكامل للنظام. يجب عليك الموازنة بين الأداء الكهربائي والمتانة الميكانيكية لضمان عمر خدمة طويل. بالإضافة إلى, تعد المحاذاة الدقيقة أمرًا ضروريًا للبيئات ذات الجهد العالي. في هذا الدليل, نستكشف المعايير الأساسية لاختيار هذه المكونات الحيوية. دعنا نكتشف كيفية تأمين شبكة توزيع الطاقة لديك بثقة!

1. فهم دور موصلات الدرج

في رف السلطة, “أدراج” تحتوي على وحدات إلكترونية حساسة أو مصادر طاقة. يجب أن تنزلق هذه الوحدات داخل وخارج الهيكل بشكل متكرر.

توفير الاستقرار الحالي العالي

يتعامل موصل الدرج عالي الجودة لأنظمة الطاقة مع الأحمال الكهربائية الكبيرة. يجب أن يحافظ على مسار منخفض المقاومة حتى في ظل التشغيل المستمر. إذا كانت المقاومة عالية جدًا, سوف يولد الموصل حرارة زائدة. يمكن أن تؤدي هذه الحرارة إلى إتلاف المكونات المحيطة أو إذابة الهيكل. لذلك, يجب عليك التحقق من التيار والجهد المقنن لكل طراز محدد.

تمكين وظيفة التزاوج الأعمى

لا يمكن للمشغلين دائمًا رؤية الجزء الخلفي من حامل الطاقة أثناء التثبيت. بالتالي, غالبًا ما تتميز هذه الموصلات بـ “زميل أعمى” التصاميم. يتضمن ذلك حجرات الرصاص أو دبابيس المحاذاة التي توجه القابس إلى المقبس. تمنع هذه الميزة تلف الدبوس وتضمن توصيلًا كهربائيًا مثاليًا في كل مرة.

2. المواصفات الكهربائية الرئيسية للتقييم

لا يمكنك تجاهل البيانات الفنية عند التعامل مع توزيع الطاقة ذات الجهد العالي. يركز المهندسون المحترفون على ثلاثة عوامل كهربائية أساسية.

1. الكثافة الحالية ومقاومة الاتصال

ابحث عن الموصلات ذات جهات الاتصال الفضية أو المطلية بالذهب. توفر هذه المواد أفضل موصلية ومقاومة للأكسدة بمرور الوقت. بالإضافة إلى, تحقق من “منحنى ديراتينغ” المقدمة من قبل الشركة المصنعة. يوضح هذا الرسم البياني مقدار التيار الذي يمكن للموصل حمله بأمان عند درجات حرارة محيطة مختلفة.

2. عازلة تحمل الجهد

يجب أن يمنع العزل الكهرباء من القفز بين المسامير المجاورة. وهذا أمر حيوي بشكل خاص في الاتفاق موصلات وحدات عالية التيار. تأكد من أن التباعد بين جهات الاتصال يتوافق مع معايير السلامة الخاصة بصناعتك. تضمن القوة العازلة العالية بقاء النظام آمنًا أثناء ارتفاع الجهد غير المتوقع.

3. قدرات الإدارة الحرارية

تولد موصلات الطاقة الحرارة عندما يتدفق التيار من خلالها. لذلك, يجب أن تتمتع مادة السكن بدرجة حرارة انحراف حرارية عالية. يمكن للراتنجات البلاستيكية الحرارية الحديثة أن تتحمل الحرارة الشديدة دون أن تتشوه. يحافظ هذا الاستقرار على محاذاة جهات الاتصال ويمنع قطع الاتصال غير المقصود.

3. المتانة الميكانيكية ودورات الحياة

غالبًا ما تظل أنظمة الطاقة في الخدمة لعقود من الزمن. بالتالي, يجب أن يتحمل موصل الدرج الخاص بأنظمة الطاقة مئات دورات التزاوج.

• قوة التزاوج: يجب أن ينزلق الموصل معًا بسلاسة دون الحاجة إلى قوة مفرطة.

• عمل المسح: تصميم اتصال جيد “مناديل” بعيدا عن الأكسدة السطحية أثناء كل إدخال.

• الجبال العائمة: تستخدم بعض الموصلات “عائم” قذائف للتعويض عن الاختلالات الميكانيكية.

• آليات الاحتفاظ: تأكد من أن الموصل يحتوي على نظام قفل آمن لمنع الانفصال الناجم عن الاهتزاز.

من خلال التركيز على هذه الصفات الميكانيكية, يمكنك تقليل خطر الإشارات المتقطعة. إن الميكانيكا الموثوقة لا تقل أهمية عن الأداء الكهربائي في البيئات الصناعية.

4. المقاومة البيئية واختيار المواد

البيئات الصناعية غالبا ما تكون قاسية ولا يمكن التنبؤ بها. قد تتعرض موصلاتك للغبار, رُطُوبَة, أو التعرض للمواد الكيميائية خلال حياتهم.

حماية الدخول (الملكية الفكرية) التقييمات

إذا كان نظام الطاقة الخاص بك يعمل في المصنع, ابحث عن تقييمات IP عالية. يضمن تصنيف IP67 عدم دخول الغبار والماء إلى نقطة الاتصال. تمنع هذه الحماية التآكل الداخلي والماس الكهربائي. توفر معظم واجهات الأدراج الكهربائية المتطورة مستوى معينًا من الختم البيئي.

لوحات مقاومة للتآكل

في المناطق الساحلية, يمكن للهواء المالح أن يدمر نقاط الاتصال النحاسية بسرعة. لذلك, يجب عليك تحديد طبقة سفلية سميكة من النيكل أو القصدير. تعمل هذه الطبقات كحاجز ضد التآكل الجوي. إنها تضمن بقاء الموصل فعالاً حتى في البيئات عالية الرطوبة.

5. قياسي مقابل. موصلات الأدراج شديدة التحمل

التحقق من شهادات UL وTUV

تقوم الشركات المصنعة الموثوقة دائمًا باختبار منتجاتها من خلال مختبرات تابعة لجهات خارجية. ابحث عن UL (مختبرات الضامنين) أو علامات CE على غلاف الموصل. تثبت هذه الملصقات أن الجهاز يلبي المعايير العالمية للسلامة من الحرائق والكهرباء. قد يؤدي استخدام مكونات غير معتمدة إلى إبطال تأمين نظامك وتعريض المشغلين للخطر.

مراجعة الوثائق الفنية

يتم إثبات الخبرة من خلال أوراق البيانات التفصيلية. يوفر موصل الدرج الجدير بالثقة لموردي أنظمة الطاقة نماذج CAD وتقارير المواد. يجب عليهم أيضًا تقديم مستندات بيضاء حول موثوقية التلامس وارتفاع الحرارة. تسمح لك هذه الشفافية بدمج المكون في نظامك بدقة تامة.

7. أخطاء التثبيت الشائعة التي يجب تجنبها

حتى أفضل موصل سوف يفشل إذا قمت بتثبيته بشكل غير صحيح. يجب عليك اتباع هذه النصائح المهنية لضمان التوافق المثالي.

1. تجنب الإفراط في تشديد: قد يؤدي عزم الدوران الزائد على براغي التثبيت إلى تشقق الهيكل البلاستيكي.

2. تحقق من التأريض السليم: تأكد دائمًا من “الأرض أولا” الدبوس أطول من دبابيس الطاقة.

3. مراقبة إجهاد الكابل: استخدم مشابك الكابلات لمنع الأسلاك من السحب على أطراف الموصل.

4. حافظ على نظافة جهات الاتصال: لا تلمس أبدًا أسطح التلامس بأصابع زيتية أثناء التثبيت.

من خلال تجنب هذه الأخطاء, يمكنك تعظيم عمر الخاص بك موصلات وحدات عالية التيار. نظيفة, التثبيت الخالي من الإجهاد هو مفتاح الموثوقية على المدى الطويل.

تعزيز نجاحك بالاتصال الصحيح

يعد اختيار موصل الدرج لأنظمة الطاقة قرارًا هندسيًا أساسيًا. أنه يؤثر على السلامة, صيانة, وكفاءة الرف الكهربائي بالكامل. من خلال التركيز على الكثافة الحالية, المحاذاة الميكانيكية, ونوعية المواد, أنت تضمن وجود نظام قوي.

يتطلب المستقبل الرقمي طاقة أعلى في المساحات الأصغر. بالتالي, أنت بحاجة إلى موصلات يمكنها مواكبة هذه المتطلبات المتطورة. استثمر في الجودة العالية, أجهزة معتمدة لحماية أصولك الإلكترونية القيمة. ابدأ عملية اختيارك اليوم وقم ببناء نظام طاقة يصمد أمام اختبار الزمن!
